划线和地面标识产品系列

车间划线和地面标识是改善现场环境最显著的工具,因此在工厂5S用品中成为客户首选。划线和地面标识解决的基本问题是:导向、定置和警示,配合各种划线和地面标识,达成一个秩序井然地现场。目前商城现有的标准型号商品已经能够满足您的基本需要,如果您要更加系统细致地考虑您的地面标识布局和标识样式和环境的融合,我们的设计部门能够提供您帮助。

随近几年的发展,我们的客户划线方式越来越多地采用胶带的方式,其原因有三:一是我们胶带的技术改进可以抵抗叉车的碾压;二是好的划线漆和施工成本和胶带已经差异不大;三是胶带改动可以随意,无需养护,不需要擦除油漆。因此,工厂在划线方式的选择上要注意用品的区别。

划线类商品列表

划线产品手册

* 需要纸质划线产品手册请联系我们。
2021划线和地标产品手册

工厂划线知识点

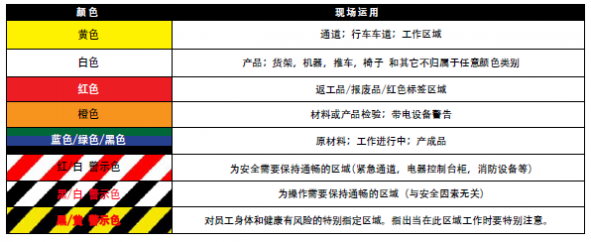

OHSA划线颜色和通道宽度推荐

216090629
以上颜色规定来自于 OSHA 的推荐,目的是使不熟悉自己工厂设备设施颜色该如何规划的现场管理者快速掌握并规划自己的现场工业标志和标识颜 色体现。
假如您决定在您的工厂不采用推荐的颜色体系而另外制作一套,您必须赋予每个颜色的意义,并且在现场显要位置予以公布,让每个员工能看到它 并明白无误地理解其意义。
在OSHA标准中,过道和通道没有“一刀切”的宽度, 但在某些特定情况下有要求。这些要求包括 存放易燃物品的储藏室内,走道至少三英尺宽,并且28英寸是紧急出口的最小宽度。 OSHA对过道和通道的一般要求是“足够安全", 使用机械设备时,必须提供“安全间隙”,宽度会有所不同,取决于过道在工作场所的使用方式,例如叉车或 其他机械设备的使用将需要比过道宽,以供行人通行。

用胶带制作定置管理标识

采用商城的各种型号的划线胶带都可以制作物品定置管理标识,一般用5cm宽胶带,对于特别大的物资定位,可以考虑采用7.5或10cm胶带,常用的标识制作方式有以下两种:

guide1

用管理符号制作定置管理标识

采用商城的各种型号的管理符号可以制作物品定置管理标识,方法如下:

定置名称标识2
12分之一A4_2

用胶带制作地面箭头

采用10cm宽胶带可以制作各种箭头符号,大小尺寸根据现场通道的宽度由目视决定,通常情况下2米通道使用0.6~0.8m长箭头,3m以上通道用1m箭头。另外也可以在商城购买预切成形的箭头套件,简化制作安装。

易损坏区域划线

当叉车放置托盘时在定位线内时,有时托盘将被推入,!如果过于频繁的运输,划线易被挂伤,这是不可避免的,面临的挑战是找到一种地板划线解决方案,该解决方案可提供边界的视觉指示,同时减少损坏的可能性并在需要时方便维修。
这就是为什么我们提供圆点标识的原因,可以定期安装以指示直线或曲线。圆点之间的间隙允许推入的托盘越过“线”,同时减少了损坏的机会。即便挂坏单个圆点,则可以轻松,廉价地更换它以保持“线条”的视觉完整性。

重载胶带的安装方法

  1. 从胶带的一端去除几厘米的保护性纸里。
  2. 将胶带有胶的一面放在需要的地板上,然后用力按。
  3. 使用滚子或一只手按耐刮重载胶带,继续用另一只手从胶带剥离保护纸。
  4. 要结束一行,只需用剪刀或美工刀剪切胶带。

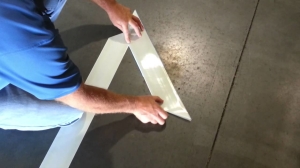

  5. 要创建斜切的角,请让两块胶带重叠,下一块粘附在地板上,而上一块与保护衬纸板完好无损地重叠。
  6. 通过从内角到外角将两层切割在一起来完成斜接。
  7. 为了增加重载胶带产品与地板的粘合力,您可以在整条生产线上驾驶车辆碾压,例如叉车。
  8. 根据需要重复步骤1-7,以完成安装。更多胶带安装方法请点击链接

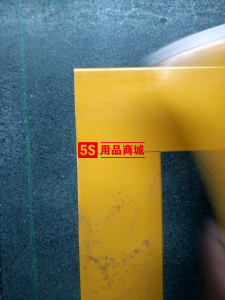

重载胶带转角的拼接方法

胶带转角的时候有两种常见的搭接方法,直角搭接和45°斜角搭接,比较常用的是45°搭接,搭接时两层胶带要同时切下,这样可以保证完全没有搭接缝隙,参照上面的修补方法。

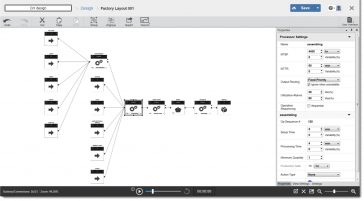

划线前的布局计算

在一些新建或搬迁的比较大的厂房,客户虽然按照生产工艺已经有了大致的作业场地布局,但是在划线的时候还是需要精确地考虑细节,比如现场堆放场的设置位置和大小,设备之间留多大的距离合适,不同功能区之间物流距离设置的具体尺寸,繁忙通道的大小,叉车堆放物料的转弯半径等等,需要详细地考量,有些时候经验的估计就足够了,有些时候则需要科学地计算,从生产数据上找到划线的依据。详细请参见我们的 生产过程可视化分析
